ESTRUTURA DA REDE

A estrutura de Digital PowerLine, conforme especificação da "NOR.WEB", consistiria no seguinte esquema de cinco elementos, sendo eles:

1.Linhas de transmissão eléctrica, já instalados na estrutura de energia eléctrica;

2.Uma estação principal denominada DPL 1000 Mainstation (Fig. 7 - DPL 1000 Mainstation) , cuja função é a gestão avançada de toda a rede;

3.Em cada Subestação eléctrica há uma DPL 1000 base station(Fig. 8 - DPL 1000 base station), que deverá fazer uma ponte entre a rede de energia eléctrica e uma central de distribuição de telecomunicação/dados padrão (a conexão da Subestação até a central de dados processar-se-ia, geralmente, através da utilização de fibra óptica);

4.Acoplado ao medidor de energia ficará uma DPL coupling unit (Fig. 9 - DPL coupling unit), cuja função é a de extrair/filtrar os dados da rede eléctrica e transferi-los em baixa tensão para o computador.

5.E por último, ligado ao computador (internamente ou externamente), haverá uma DPL 1000 communication module (Fig. 10 - DPL 1000 communication module), cuja finalidade é fornecer as conversões necessárias dos dados que o computador irá receber.

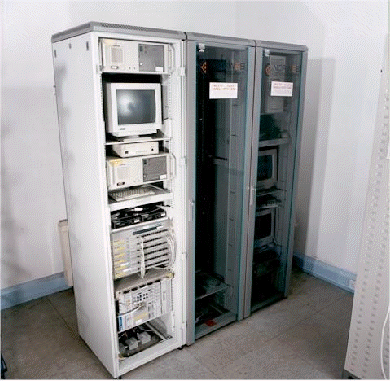

Fig. 7 - DPL 1000 Mainstation

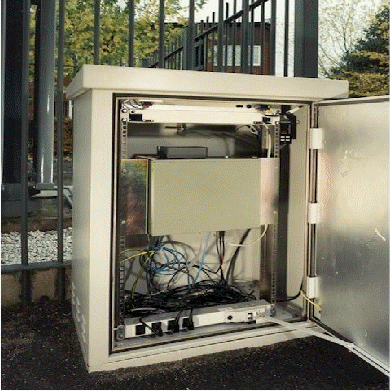

Fig. 8 - DPL 1000 base station

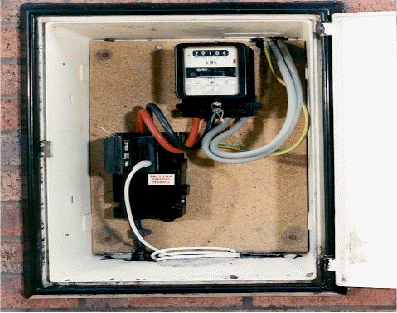

Fig. 9 - DPL coupling unit

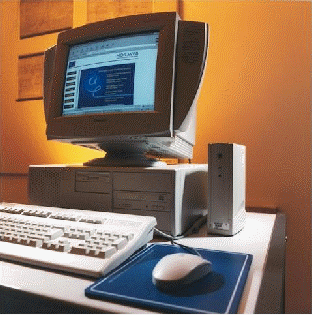

Fig. 10 - DPL 1000 communication module

Resume-se, em seguida, o modelo de Digital Powerline que a pioneira empresa "NOR.WEB" procurou implementar. Este modelo encontra-se esquematizado na figura 11 (Fig. 11 - Estrutura do Digital Powerline)

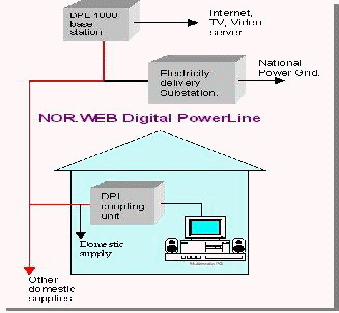

Fig. 11 - Estrutura do Digital Powerline
