Sistemas de televisão digital
DVB

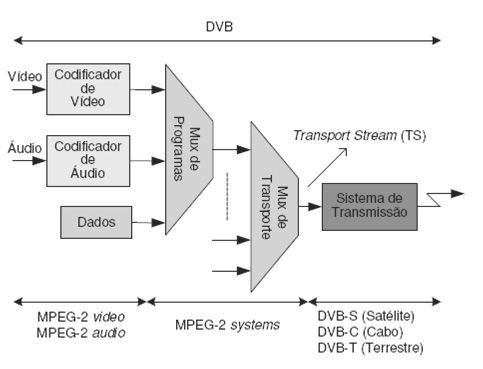

O DVB surgiu do consórcio de várias empresas (maioritariamente europeias), cujo objectivo consistia em definir as normas para a difusão de televisão digital em diferentes suportes de transmissão: DVB-S por satélite, DVB-C por cabo e DVB-T por via terrestre [7]. Na Fig.5 apresenta-se o esquema geral da norma DVB.
Fig. 5.
Esquema geral do DVB
Os três tipos de padrão DVB (DVB-T, DVB-S e DVB-C) são codificados sob a norma MPEG-2 para compressão de áudio, vídeo e para o transporte dos diversos programas. A flexibilidade de formatos do MPEG-2 permite a difusão de diferentes resoluções, incluindo HDTV. Cada uma das normas DVB consiste num sistema de transmissão digital devidamente adaptado às características do meio físico que constitui o canal de comunicação. Recentemente, a codificação de vídeo dos formatos DVB evoluiu para a norma MPEG-4 AVC (H.264).
O DVB-T utiliza o tipo de modulação OFDM, cujo princípio se baseia na divisão de um débito binário por um conjunto de portadoras ortogonais. Cada portadora transporta uma parte do débito total.
A modulação do sinal digital na norma DVB-S é efectuada segundo a técnica QPSK (Quaternary Phase Shift Keying) onde se podem transmitir combinações de 2 bits. Nesta técnica, a fase da portadora é alterada de forma a representar os bits que se pretende enviar. Geralmente utiliza-se uma constelação para representar este tipo de modulação Fig.6.
Fig. 6. Constelação do QPSK
No caso do DVB-C o modulador é do tipo QAM, onde se podem transmitir combinações de 4, 5, 6, 7 ou 8 bits. Na modulação QAM a fase e a amplitude da portadora são alteradas de forma a representar os bits que se pretende enviar. Esta modulação também pode ser representada por uma constelação Fig.7.
Fig. 7.
Constelação do QAM para 4 bits
